Engineering dekzakken van maritieme kwaliteit: hydrolyse van zout water en dynamische schuifbelastingen

Het vastbinden van een droge tas aan een kajak of SUP-dek ziet er eenvoudig uit. Het vinden van een OEM-partner die in staat is een dektas te vervaardigen die een seizoen van blootstelling aan zout water en golfstoten van klasse IV overleeft, is een materiaaltechnisch probleem. De meeste commerciële droge zakken lekken niet uit de hoofdsluiting. Ze bezwijken op de ankerpunten, of het materiaal valt zelf uiteen onder UV-straling.

Voordirecteuren van maritieme en tactische uitrusting, het specificeren van een dektas betekent plannen voor dynamische impact, niet alleen voor statische waterdichtheid. Een op het dek gemonteerde tas is een structureel onderdeel van het schip dat golfenergie absorbeert. Als uw productiepartner het als een generieke rugzak behandelt, zal het percentage mislukkingen in het veld catastrofaal zijn.

De delaminatie-realiteit: zoutwater en ASTM G154

Het mariene milieu staat vijandig tegenover flexibele polymeren. UV-straling versnelt de afbraak van weekmakers. Zout water stimuleert de hydrolyse. Deze combinatie vernietigt generiek PVC en standaard polyester TPU.

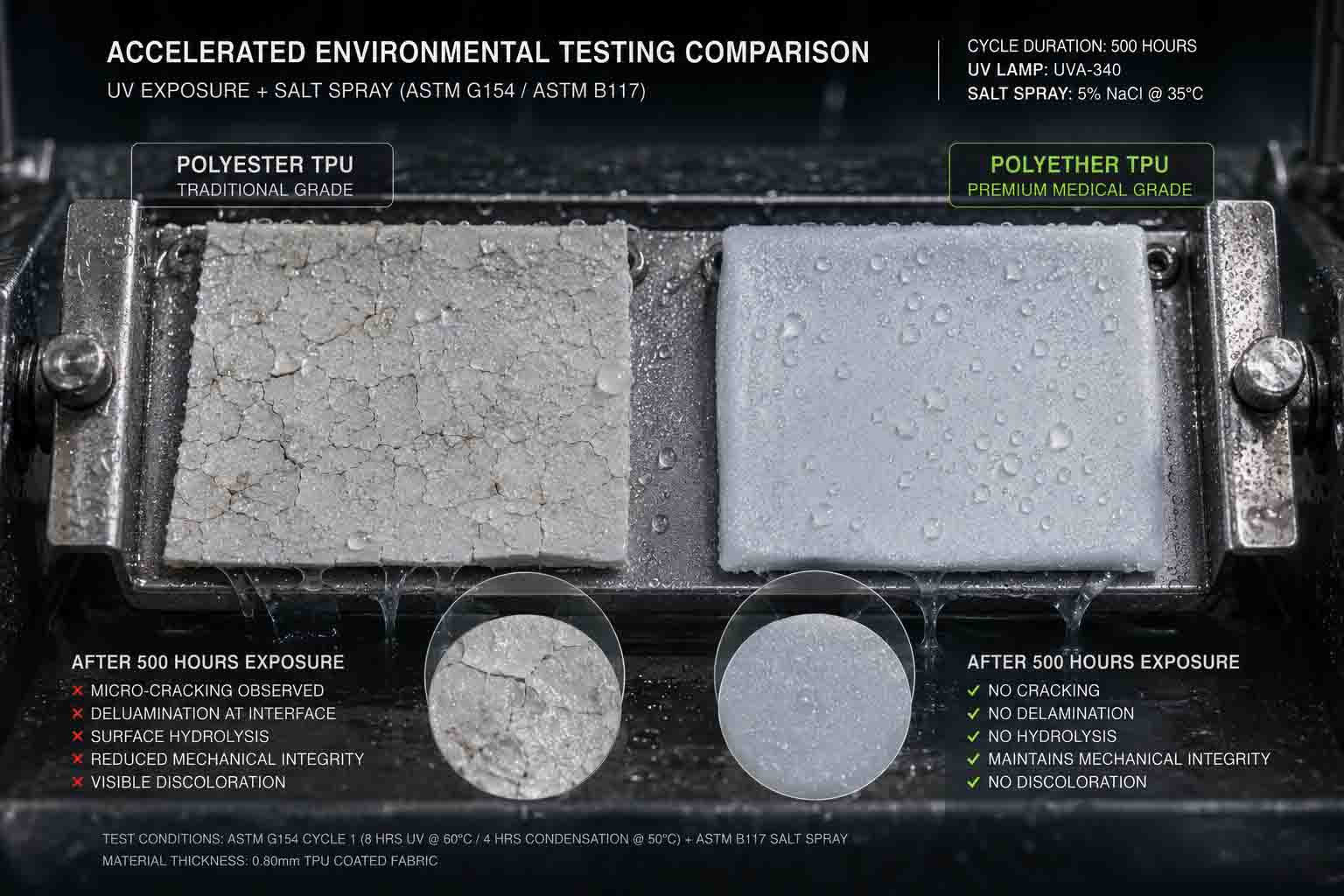

In droge zakken van consumentenkwaliteit voelt het materiaal robuust aan op de showroomvloer. Onder voortdurende blootstelling aan de zon en zoutnevel wordt polyester TPU bros. Er vormen zich microscheurtjes langs de buigpunten. Binnen 90 dagen na intensief gebruik op zee delamineert de waterdichte barrière van het basistextiel. De tas lekt niet zomaar; het werpt zijn coating af.

Voor de productie van maritieme kwaliteit is TPU op basis van polyether vereist. Maar het specificeren van de polymeerfamilie is niet voldoende. Het materiaal moet worden gevalideerdASTM G154(Standaardpraktijk voor het bedienen van fluorescerende ultraviolette lampen voor de belichting van niet-metalen materialen). Als de fabriek geen versnelde verweringsgegevens kan leveren waaruit blijkt dat de TPU zijn treksterkte behoudt na 500 uur blootstelling aan cyclische UV- en condensatie, koopt u een wegwerpproduct.

De kwetsbaarheid van het ankerpunt: dynamische schuifbelastingen

Wanneer een snelle of zware oceaanbranding van klasse IV over een kajakdek neerstort, creëert een beladen zak van 20 liter een enorme dynamische schuifkracht. Deze kracht wordt rechtstreeks overgebracht naar de D-ringen of RF-gelaste lipjes waarmee de tas aan het dektuigage wordt bevestigd.

Dit is waar commercieelproductie van tactische en outdooruitrustingmislukt. Een fabriek zal de hoogfrequente (HF) lasparameters voor rechte naden optimaliseren. Maar het lassen van een dik, meerlaags lipje aan de buitenkant van de tas vereist een geheel andere opstelling van het gereedschap en een ander verblijftijdprofiel.

Als de HF-lasverblijftijd op een laslip 0,3 seconden afwijkt, ziet de las er solide uit voor visuele QA-inspecteurs. Wanneer in het veld een golf van 50 pond op de tas botst, pelt de dynamische belasting de patch direct van de basisstof af, waardoor het blote textiel eronder zichtbaar wordt. De integriteit van de hoofdnaad is niet relevant als de ankerpunten een gat in de zijkant van de tas scheuren.

Verder dan statisch testen: onmiddellijke drukpieken

Statische onderdompelingstests zijn misleidend. Door een zak voorzichtig in een druktank van 1,0 bar te laten zakken, bewijst u dat de naden lucht vasthouden. Het is geen replica van een kajak die rolt in zware branding.

Een golf die rechtstreeks op het sluitingssysteem botst, genereert onmiddellijke hydrostatische drukpieken die de statische diepteclassificaties ver overschrijden. Het sluitsysteem – of het nu een nauwkeurig ontworpen roltopje is met verstijvingen of eenluchtdichte ritssluiting gebruikt in extreme motorrally-uitrusting—moet zo zijn ontworpen dat de impactdruk wordt afgebogen. Water dat met hoge snelheid in een plooi wordt gedwongen, gedraagt ​​zich anders dan water dat tegen een naad rust. Impactafbuiging vereist structurele stijfheid op het sluitpunt, niet alleen luchtdicht materiaal.

De sourcing-audit-kill-shot

Voor het beoordelen van een OEM voor dektassen van maritieme kwaliteit moet u de marketingbrochures doornemen. Wanneer u over de fabrieksvloer loopt, is visuele inspectie van de naden tijdverspilling. Stel de engineering lead deze specifieke vragen:

• Toon mij de Universal Testing Machine (UTM)-afpelsterktegegevens voor uw RF-gelaste D-ringpatches. Wat is het piekbelastingsfalen in Newtons?
• Hoe past u de temperatuur en druk van uw HF-lasgereedschap aan bij het verlijmen van een stijve laslip van 3 mm op een TPU-schaal van 0,6 mm?
• Verstrek de ASTM G154 UV- en zoutwaterdegradatielogboeken voor deze specifieke partij polyether TPU.

Als de fabriek reageert door te wijzen op een generieke statische watertank van 1,0 bar, produceren ze zwembadspeelgoed. Ze vervaardigen geen overlevingsuitrusting van maritieme kwaliteit.

Veelgestelde vragen over engineering voor maritieme inkoop
